## 平面二次包络蜗轮蜗杆：传动领域的精密之选

在精密传动领域，平面二次包络蜗轮蜗杆以其卓越的性能和广泛的应用，成为工程师们的信赖之选。它不仅仅是一个简单的机械部件，更是高效、稳定、精准传动的代名词。

**平面二次包络蜗轮蜗杆的优势：**

* **高传动效率：** 独特的齿形设计，显著降低摩擦损耗，传动效率高达90%以上，有效节约能源。
* **承载能力强：** 双线接触的啮合方式，增大了接触面积，使其能够承受更大的载荷，运行更加平稳可靠。
* **传动比大：** 单级传动即可实现大传动比，简化传动结构，节省空间和成本。
* **自锁性能好：** 在特定条件下可实现反向自锁，防止机构逆转，提高安全性能。
* **运行平稳、噪音低：** 精密加工和优化设计，有效降低运行噪音，提供安静舒适的工作环境。

**平面二次包络蜗轮蜗杆的应用领域：**

* **数控机床：** 高精度、高刚性的传动系统，确保机床加工精度和稳定性。
* **工业机器人：** 大扭矩、高精度的传动装置，实现机器人灵活、精准的运动控制。
* **航空航天：** 高可靠性、轻量化的传动部件，满足航空航天领域严苛的性能要求。
* **医疗器械：** 低噪音、平稳运行的传动系统，为医疗器械提供可靠动力支持。
* **自动化设备：** 高效、稳定的传动解决方案，提升自动化设备的生产效率和可靠性。

**选择平面二次包络蜗轮蜗杆，就是选择：**

* **卓越的性能：** 满足您对传动效率、承载能力、精度等方面的严苛要求。
* **可靠的品质：** 精湛的制造工艺和严格的质量控制，确保产品经久耐用。
* **专业的服务：** 经验丰富的技术团队，为您提供全方位的技术支持和解决方案。

平面二次包络蜗轮蜗杆，传动领域的精密之选，助您成就卓越！

平面包络环面蜗杆的螺旋齿面实际上是平面齿齿轮的齿面为母面经过共轭运动包络形成的，平面包络环面蜗杆与该平面齿轮组成的传动称为平面一次包络环面蜗杆副（TVP型。）

以平面包络环面蜗杆为基本，制作出和蜗杆成型原理相同的蜗轮滚刀，并按传动的共轭运动对蜗轮毛坯进行滚切，得到一种新型的蜗轮，该蜗轮与平面包络环面蜗杆可组成传动副。构成该传动的副需要两次包络运动，因此称为平面二次包络蜗轮蜗杆副(TOP型)。

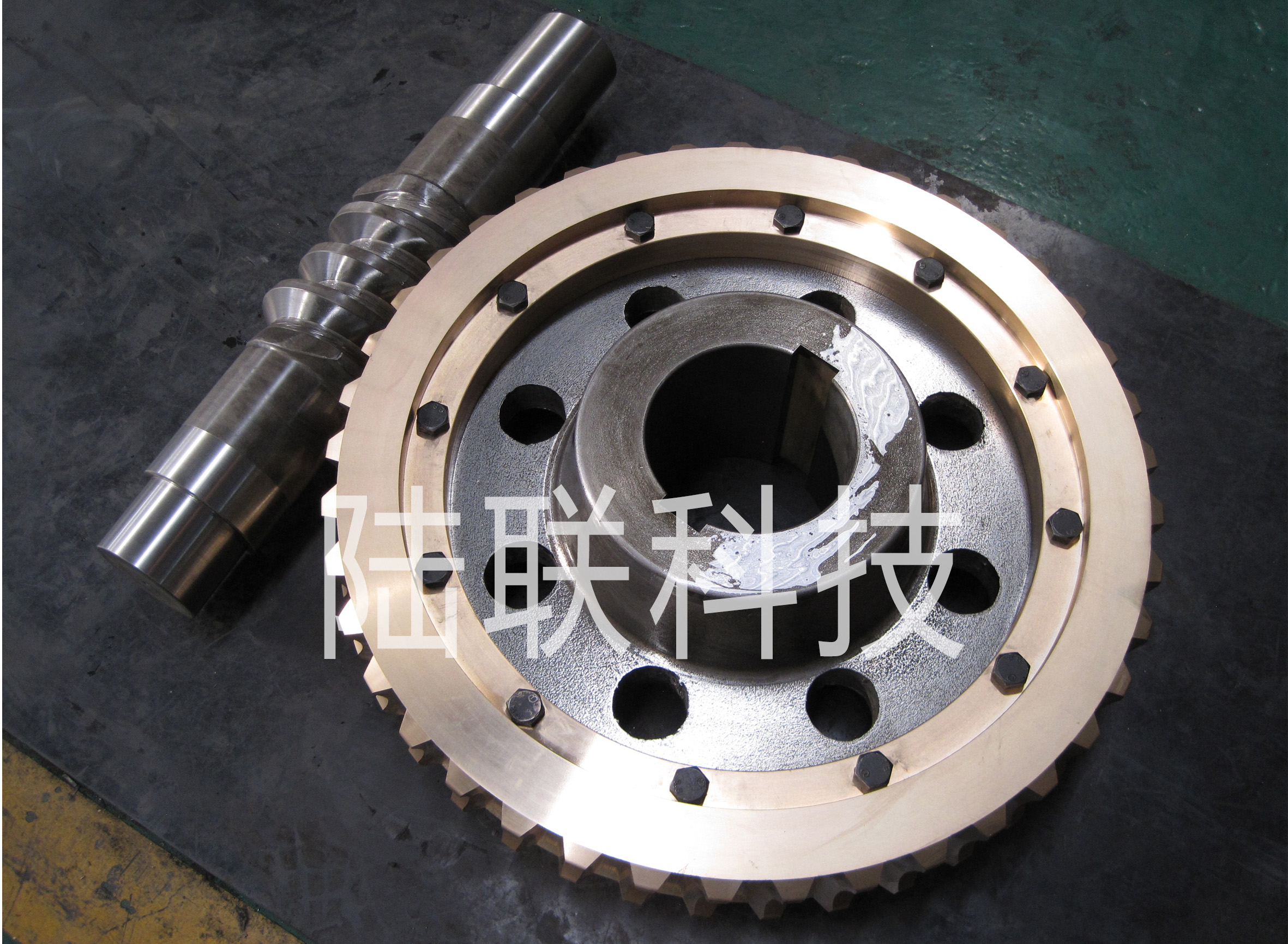

客户定制400中心距平面二次包络蜗轮副，蜗杆材质：42crmo，蜗轮材质：10-1锡青铜+QT500
平面二次包络蜗轮蜗杆型号如下：

中心距：400mm
速比：41：1

平面二次包络环面蜗杆副的形成过程主要包括两次包络运动，**次包络运动是以***面蜗轮的齿面为母面与蜗杆以一定的相对运动包络出蜗杆的螺旋齿面；**次包络运动是以**次包络运动形成的螺旋曲面为母面与蜗轮通过共轭运动包络出蜗轮齿面。
这样形成的运动副在啮合过程中具有一下特点：
1.蜗杆轴向齿廓呈弧形分布，同时接触齿数3-10个。
2.蜗杆齿面经硬化处理后精密磨削而成，齿面硬度HRC≥50，齿面光洁度Ra≤0.8.
3.加工工艺过程与成形原理完全一致，能够可靠的保证制作精度和啮合状态。
4.齿面接触面积大于70%。
5.蜗轮齿面上每时每刻都有两条同时出现的，沿齿宽方向不断从两端向中间推进的接触线，而且接触线与相对速度方向的夹角接近90°。
6.齿面润滑角大，利于动压油膜的形成及保持性好。

由一个环面蜗杆和一个与它配对的蜗轮组成的蜗杆传动。两轴的交错角通常为90°。环面蜗杆是一个分度曲面为圆环面的蜗杆。这种传动可分为直线环面蜗杆传动和包络环面蜗杆传动两种类型。

平面二次包络环面蜗杆副的形成过程主要包括两次包络运动，第一次包络运动是以一个平面蜗轮的齿面为母面与蜗杆以一定的相对运动包络出蜗杆的螺旋齿面；第二次包络运动是以第一次包络运动形成的螺旋曲面为母面与蜗轮通过共轭运动包络出蜗轮齿面。

目前在国际上水平**，行销世界的蜗杆减速器主要有两种：即美国＂Cone Drive＂环面蜗杆传动和西德、**的＂Cavex＂圆柱蜗杆传动。美国＂Cone＂以前一直是国际蜗杆产品的**，它具有很高的承载能力和传动效率，至今仍用于重载传动中，如我国武钢1700工程精轧机上。

蜗杆传动以传递空间交错轴之间的动力和运动，它是机械传动中的一种重要传动方式，以传动比大、传动平稳、冲击载荷小、易于实现自锁等优点，在国防、冶金、造船、建筑、化工等行业得到大量的使用。

蜗杆传动的研究，可追溯到两千多年前阿基米德(Archimedes)提出的利用螺旋线推动齿轮旋转的方法。后来，意大利的达·芬奇(Da Vinici)提出了环面蜗杆传动的概念。1765年，英国人Hindley**提出并制造成功**对环面蜗杆传动副，经过美国人的改进，逐步发展到今天的直廓环面蜗杆，主要用于动力传动。

齿轮的一种特殊设计是所谓的蜗杆。在这种情况下，齿像螺纹一样缠绕在蜗杆轴上。与蜗杆配合的齿轮是蜗轮。这种由蜗杆和蜗轮组成的齿轮箱通常被称为蜗杆传动。

蜗杆可以看作是斜齿轮的一种特殊情况。想象一下：斜齿轮上只有一个齿。现在增加螺旋角（导程角），使齿绕齿轮数次。结果将是“单齿”的蜗杆。
